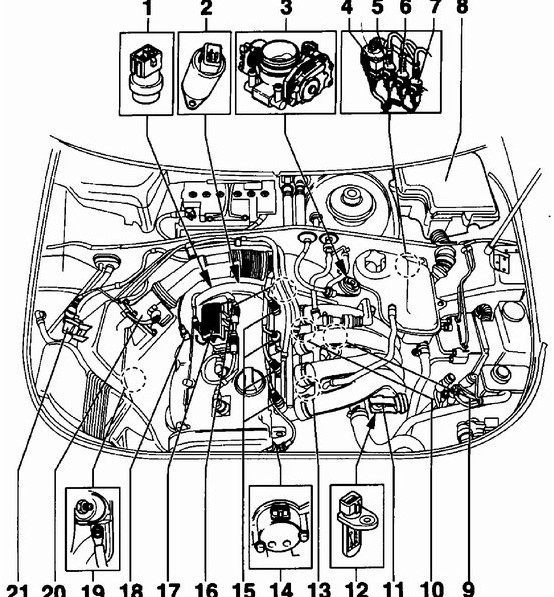

Расположение элементов системы управления двигателем MOTRONIC в моторном отсеке с двигателем 1,8-I

1 – датчик температуры охлаждающей жидкости; 2 – клапан регулировки положения распределительного вала; 3 – корпус дросселя; 4 – электрический разъем черного цвета датчика кислорода; 5 – электрический разъем серого цвета датчика оборотов коленчатого вала; 6 – электрический разъем зеленого цвета датчика детонации 1; 7 – электрический разъем синего цвета датчика детонации 2; 8 – блок управления двигателем MOTRONIC; 9 – датчик числа оборотов коленчатого вала; 10 – датчик детонации 2; 11 – клапан переключения каналов системы подачи воздуха; 12 – датчик температуры поступающего в двигатель воздуха; 13 – датчик детонации 1; 14 – датчик Холла; 15 – топливные форсунки; 16 – регулятор давления топлива; 17 – катушка зажигания; 18 – обогреваемый датчик кислорода; 19 – соединение с массой автомобиля. Соединение расположено на опоре силового агрегата; 20 – измеритель массы воздуха; 21 – магнитный клапан угольного фильтра. Клапан расположен на воздушном фильтре.

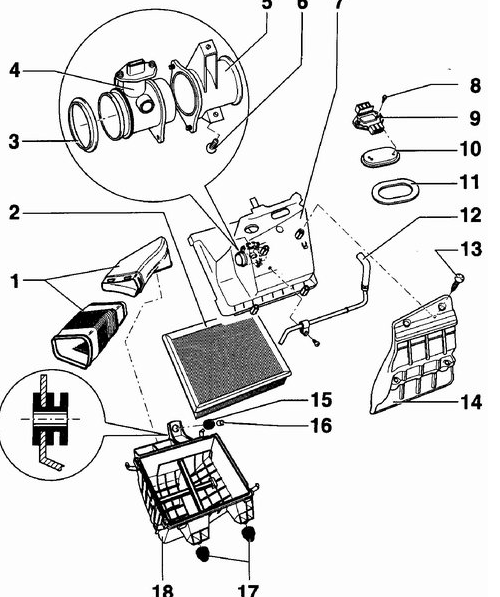

Воздушный фильтр и измеритель потока воздуха на двигателе 1,8-I/150 л. с.

1 – воздушные патрубки; 2 – фильтрующий элемент воздушного фильтра; 3 – уплотнительное кольцо; 4 – измеритель потока воздуха; 5 – воздушная магистраль; 6 – болт, 6 Нм; 7 – крышка воздушного фильтра; 8 – болт, 6 Нм; 9 – датчик ступенчатой производительности; 10 – прокладка; 11 – уплотнительное кольцо; 12 – трубопровод; 13 – болт, 10 Нм; 14 – термозащитный экран; 15 – резиновая втулка; 16 – распорная втулка; 17 – опора; 18 – корпус воздушного фильтра

Выключатель дроссельной заслонки сообщает блоку управлении о положении дроссельной заслонки на холостом ходу. Блок управления приоткрывает или прикрывает через серводвигатель дроссельную заслонку и таким образом поддерживает стабильные обороты холостого хода. Датчики температуры охлаждающей жидкости и температуры поступающего в двигатель воздуха за счет изменения своего сопротивления при изменении температуры сообщают блоку управления двигателем соответствующие температуры. Система улавливания паров топлива состоит из фильтра с активированным углем и магнитного клапана. Фильтр активированного угля препятствует тому, чтобы вредные пары горючего проникали из топливного бака в атмосферу, а испаряющееся топливо накапливается в емкости с активированным углем. При работе двигателя пары топлива под контролем магнитного клапана снова подаются в двигатель для дожигания. Датчик кислорода измеряет содержание кислорода в потоке отработанных газов. Блок управления по его сигналу поддерживает содержание вредных выбросов в отработанных газах на самом низком уровне. У автомобилей с катализатором состав отработанных газов поддерживается на уровне, обеспечивающем наилучшее дожигание в катализаторе. Датчик детонации служит для обнаружения начала детонации в цилиндрах двигателя и на основании этой информации блок управления двигателем уменьшает угол опережения зажигания. При наличии неисправностей зажигания блок управления перекрывает подачу топлива в соответствующий цилиндр. Двигатель 1,8-I ADR, двигатель V6 На этих двигателях применяется система подачи воздуха в двигатель переменной длины, которая в зависимости от эксплуатационных режимов двигателя изменяет длину пути воздуха, поступающего в цилиндры. Для этого используется поворотная заслонка, приводимая в действие пневматически. На низких оборотах двигателя воздух поступает по более длинному пути и, используя резонанс, происходит более полное заполнение двигателя, в результате чего повышается крутящий момент. Двигатель V6 На этих двигателях в зависимости от оборотов двигателя происходит доворачивание распределитель ного вала, управляющего впускными клапанами, в результате чего изменяются фазы газораспределения. Установка оптимальных фаз газораспределения для соответствующих оборотов двигателя повышает мощность двигателя на всех оборотах.
