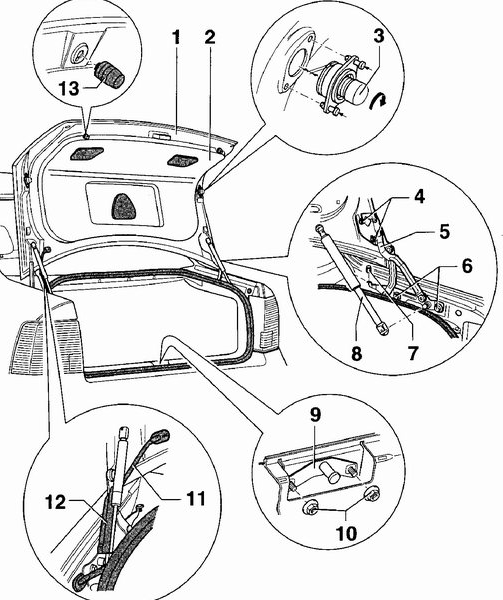

Элементы крепления крышки багажника

1 – крышка багажника, 2 – обивка крышки багажника, 3 – буфер, 4 – гайки, 25 Нм, 5 – шарнир крышки багажника, 6 – болт, 20 Нм, 7 – резиновый буфер, 8 – пневматическая опора, 9 – пластина замка, 10 – гайка, 7 Нм, 11 – электропроводка, 12 – кожух шарнира, 13 – резиновый буфер

https://www.stendart.ru картинки по запросу разработка выставочного стенда.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку крышки багажника. 2. Отсоедините электрические разъемы в крышке багажника. 3. Привяжите к электропроводке тонкий длинный шнур и извлеките электропровод ку из крышки багажника. Отвяжите шнур и оставьте его в крышке багажника. В дальнейшем шнур потребуется для затягивания электропроводки в крышку багажника. 4. Используя маркер или карандаш, отметьте расположение петель шарниров на крышке багажника. 5. Попросите помощника поддержать крышку багажника в открытом положении и снимите пневматический упор крышки багажника. 6. Отвинтите крепление шарниров от крышки багажника и снимите крышку багажника с автомобиля. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите крышку багажника на автомобиль и в соответствии с ранее сделанной маркировкой привинтите к крышке багажника шарниры. 2. Проверьте и при помощи шарниров отрегулируйте зазоры между крышкой багажника и остальными элементами кузова. Затяните гайки крепления шарниров к крышке багажника моментом 20 Нм. 3. Привяжите электропроводку к шнуру и за шнур втяните электропроводку в крышку багажника. Отвяжите шнур и подсоедините электрический разъем к крышке багажника. 4. Закрепите пневматический упор на крышке багажника. 5. Струей воды проверьте, не протекает ли багажник: – один человек с фонариком должен находиться внутри багажника, – второй человек должен направлять струю воды на багажник. 6. В случае обнаружения протекания багажника следует при помощи шарниров и пластины замка немного опустить крышку багажника. 7. Если на уплотнении багажника имеются трещины, замените его. 8. Для защиты уплотнения нанесите на него тонкий слой специального средства.

9. Установите обивку крышки багажника. 10. Во время движения автомобиля, проверьте, не возникают ли колебания крышки багажника.
