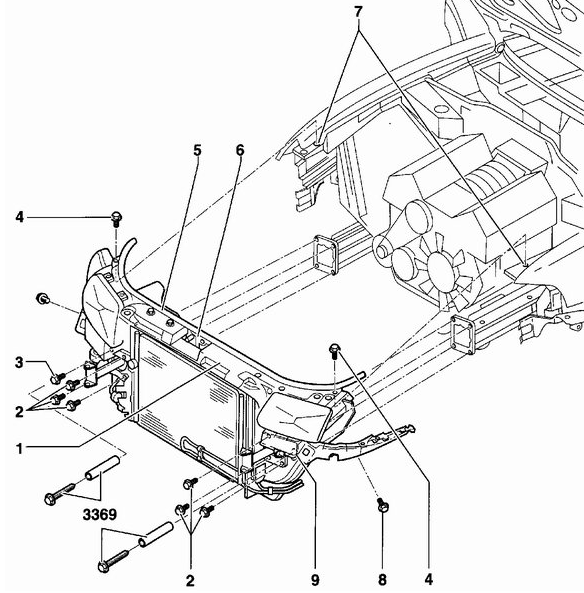

Элементы крепления передней панели кузова

1 – кронштейн замка открытия капота, 2 – болты 6 шт., 50 Нм, 3 – болт 50 Нм, 4 – болты 2 шт., 10 Нм, 5 – уплотнение, 6 – гибкий трос, 7 – крепежное отверстие, 8 – болты 2 шт., 10 Нм, 9 – отверстие для специального инструмента VW-3369

http://seportal.ru подключение проводов в системном блоке: распиновка разъемов блока.

Расположение болтов крепления теплообменника системы усилителя рулевого управления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шумопоглощающее покрытие двигателя. 2. Снимите фары с передними указателя ми поворотов. 3. Отсоедините гибкий трос от замка открытия капота. 4. Отсоедините электрические разъемы. 5. Снимите передний бампер. 6. Отвинтите боковые направляющие кронштейны от крыльев. 7. Отсоедините шланги от теплообменника воздуха, подаваемого в двигатель. 8. Слейте охлаждающую жидкость из системы охлаждения и отсоедините патрубки системы охлаждения. Предупреждение Не позволяйте висеть конденсатору системы кондиционирования воздуха и теплообменнику масла на трубопроводах. Также не перегибайте трубопроводы. 9. Кондиционер. Отвинтите конденсатор от кронштейна и, не отсоединяя от него трубопроводы, мягкой проволокой подвяжите его к моторному отсеку. 10. Отвинтите от передней панели теплообменник масла системы усилителя рулевого управления и, используя мягкую проволоку, подвяжите его к моторному отсеку, см. рис. Расположение болтов крепления теплообменника системы усилителя рулевого управления. 11. Вывинтите верхние (4) и боковые (8) болты крепления передней панели, см. рис. Элементы крепления передней панели кузова. 12. Cнимите уплотнение с двух сторон в верхней части передней панели. 13. Попросите помощника поддержать переднюю панель. 14. Вывинтите болты, крепящие переднюю панель к лонжеронам. 15. Потянув вперед автомобиля, снимите переднюю панель. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. 2. Залейте охлаждающую жидкость в систему охлаждения. 3. Проверьте и, при необходимости, отрегулируйте свет фар. Регулировка кронштейна замка капота

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите кронштейн замка капота таким образом, чтобы расстояние между ним и правым и левым крыльями автомобиля были одинаковыми. В случае если производилась замена крыльев или капота, в первую очередь отцентрируйте устанавливаемые детали относительно оси автомобиля.

Установка передней поперечной панели в сервисное положение

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний бампер. 2. Ослабьте хомуты и снимите воздушный патрубок, соединяющий воздухозаборник передней панели и воздушный фильтр. 3. С правой стороны передней панели отвинтите болт (3) (см. рис. Элементы крепления передней панели кузова) и вместо болта ввинтите инструмент VW-3369. 4. С левой стороны передней панели в специальное отверстие (9) (см. рис. Элементы крепления передней панели кузова) ввинтите инструмент VW-3369. 5. Отвинтите болты, крепящие верхнюю и переднюю часть передней панели. 6. Переместите переднюю панель вперед на специальный инструмент VW-3369.
