Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Снимите соответствующее переднее сиденье.

3. Снимите скобы крепления и извлеките отделку под панелью приборов.

4. Если работа выполняется со стороны водителя, отвинтите болт и переместите в сторону рычаг открытия капота.

5. В салоне автомобиля отвинтите винты (указаны стрелками) и снимите переднюю боковую декоративную накладку.

6. Отвинтите винт (указан стрелкой на фото слева) и снимите внутреннюю декоративную накладку порога (фото справа).

7. Снимите уплотнение передней и задней дверей с центральной стойки.

8. Снимите внутреннюю отделку центральной стойки. Снятие необходимо начинать с верхней части стойки.

9. Отвинтите винты (указаны стрелками) крепления передней части декоративной накладки порога задней двери для доступа к инерционному барабану натяжения ремня безопасности.

10. Для полного снятия декоративной накладки порога задней двери необходимо снять заднее сиденье.

11. Отвинтите 2 винта и снимите направляющую ремня безопасности с центральной стойки.

12. Отвинтите болт верхнего крепления ремня безопасности и отделите ремень от регулятора высоты.

13. Отвинтите болт (указан стрелкой) крепления инерционного барабана ремня безопасности и извлеките барабан с ремнем.

Ремни безопасности заднего сиденья на моделях седан (Saloon)

14. Снимите подушку заднего сиденья и боковые подушки.

15. Отвинтите болт нижнего крепления ремня безопасности к полу.

16. Извлеките пистоны (указаны стрелками) крепления передней части задней полки к кузову.

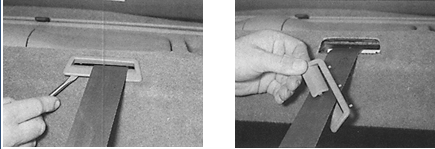

17. Соблюдая осторожность, снимите (фото слева) и извлеките (фото справа) декоративные накладки для прохождения ремня через заднюю полку.

18. Снимите задние динамики (колонки).

19. Откройте вещевой ящик в центре задней полки и отвинтите болт крепления полки.

20. Приподнимите передний край полки и, сдвигая вперед, извлеките ее из гнезда.

21. Отвинтите болт крепления инерционного барабана ремня безопасности и снимите его.

Ремень безопасности заднего сиденья на моделях комби (Estate) 22. Откройте заднюю дверь и снимите боковое уплотнение с требуемой стороны. Снимите верхнюю внутреннюю отделку с задней стойки и снимите крышку бокового вещевого отделения в багажнике. Снимите покрытие багажного отделения.

23. Отвинтите винты (указаны стрелками) крепления задней отделки багажного отделения.

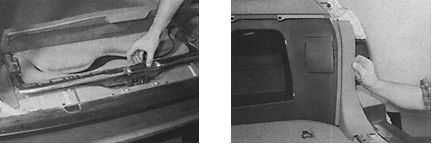

24. Снимите заднюю отделку багажного отделения (фото слева) и боковую заднюю отделку багажного отделения (фото справа).

25. Снимите крышку и отвинтите нижний болт крепления ремня безопасности.

26. Снимите декоративную накладку и отвинтите болт верхнего крепления ремня со стойки, отмечая расположение прокладок на верхнем креплении ремня.

27. Отвинтите болт верхнего крепления ремня безопасности.

28. При снятии шайб и прокладок с болта крепления ремня необходимо отметить их взаимное расположение.

29. Снимите ступенчатую шайбу с болта верхнего крепления ремня безопасности.

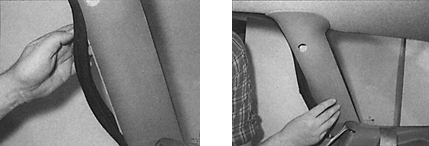

30. Снимите уплотнение боковой задней двери с задней стойки (фото слева) и внутреннюю отделку боковой задней стойки (фото справа).

31. Используя отвертку, снимите решетку вентиляции с нижней части заднего бокового стекла.

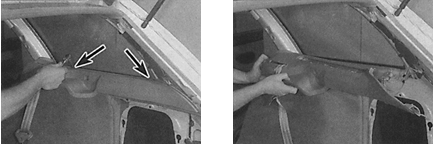

32. Отвинтите винты крепления (указаны стрелками на фото слева) и снимите боковую декоративную накладку багажного отделения (фото справа).

33. Отвинтите болты (фото слева) и снимите инерционный барабан ремня безопасности.

34. Установка производится в последовательности, обратной снятию.
