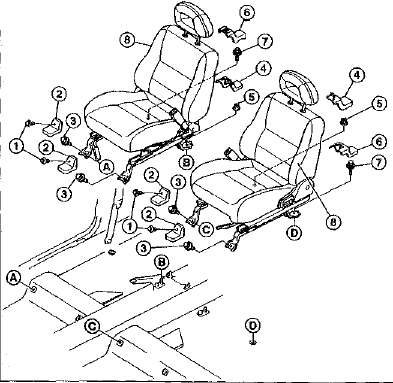

Снятие и установка передних сидений 1 - разжимные фиксаторы; 2 - крышки; 3 - винты (45 Нм); 4 - крышка (внутренняя); 5 - гайка (45 Нм); 6 - крышка (наружная, со стороны дверей); 7 - винт (45 Нм); 8 - переднее сиденье; А-А, В-В, С-С, D-D - с помощью данных знаков обозначены детали, связанные друг с другом

Примечание. На рисунке изображено переднее сидение автомобиля Мазда 626, выпускавшегося с 01/92 по 07/97, без электрического регулирования положения сидений и системы срабатывания боковой надувной подушки безопасности. Указания, касающиеся автомобилей с боковой подушкой безопасности, читайте далее по тексту.

Правила безопасности. Сидения являются одним из элементов системы безопасности автомобиля. Не производить самостоятельно работы, которые не описаны в данном руководстве.

Снятие Внимание. Перед снятием переднего сидения с боковой подушкой безопасности обязательно ознакомьтесь с правилами эксплуатации системы срабатывания надувной подушки безопасности.

Автомобили с боковой надувной подушкой безопасности • При выключенном зажигании сначала отсоедините провод от отрицательного (-) вывода аккумуляторной батареи, а затем - от положительного (+) вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он При отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен в эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Заклеить изоляционной лентой отрицательный (-) полюсный вывод во избежание случайных контактов.

• Не приступать к работам в течение 10 минут.

• Отсоединить электрический штекерный разъем системы срабатывания боковой надувной подушки безопасности, расположенный под сидением.

Для всех автомобилей (как с надувной подушкой безопасности, так и без нее) • Установите спинку сидения в вертикальное положение. Это облегчит работу по изъятию сиденья из автомобиля.

• Переместить сидение вперед до упора.

• Снять крышки -4- и -6- с направляющих сидения.

• Открутить гайку -5- и винт -7-.

• Переместить сидение назад до упора.

• Снять разжимные фиксаторы - 1 - .

• Снять крышку -2-.

• Вывернуть винты -3-.

• При необходимости отсоединить штекерный разъем системы обогрева сидения.

• Поднять сидение -8- вверх и вынуть его из автомобиля.

Установка • Установить сидение таким образом, чтобы шпильки в основании кузова вошли в отверстия в направляющих сидения (В-В).

• Завернуть винты -3- и -4-, а также гайку -5-.

Для этого следует переместить сидение сначала назад до упора, а затем - вперед. Только после того как завернуты все винты, затянуть их и гайку с силой 45 Им.

• Надеть крышки на направляющие сидения и закрепить разжимными фиксаторами.

• При необходимости подсоединить штекерный разъем к системе обогрева сидения.

Автомобили с боковой надувной подушкой безопасности • Убедитесь, что отсоединены провода от аккумуляторной батареи, а ее отрицательный (-) полюсный вывод - изолирован.

• Подсоединить штекерный разъем системы срабатывания боковой надувной подушки безопасности.

Внимание. При подключении проводов к аккумулятору в автомобилем, снабженном системой срабатывания надувной подушки безопасности, в салоне не должны находиться люди.

• Удалить изоляционную ленту с отрицательного (-) вывода аккумулятора.

• При выключенном зажигании подсоединить сначала провод к положительному (+) выводу аккумулятора, а затем - к отрицательному (-). При необходимости ввести спец.

код в радиоприемник и установить время на часах.

• Включить зажигание и убедиться, что сигнальная лампа системы срабатывания надувной подушки безопасности на комбинированном приборе загорится и погаснет через 6 секунд.

Внимание. Если сигнальная лампа не загорается, или не гаснет, или моргает, следует обязательно обратиться в специализированный сервисный центр Мазда.
