Предупреждение Перед снятием любого выключателя снимите отрицательную клемму с аккумулятора.

Снятие и установка ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты крепления нижнего кожуха рулевой колонки и снимите верхний и нижний кожухи с рулевой колонки. Отсоедините электрический разъем от круиз- контроля.

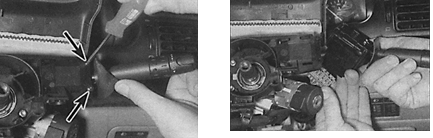

2. Отсоедините электрический разъем от переключателя, отвинтите винты крепления (указаны стрелками на фото слева) и извлеките выключатель из рулевой колонки (фото справа).

3. Установка производится в последовательности, обратной снятию (винты крепления указаны стрелками).

ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты крепления нижнего кожуха рулевой колонки, отсоедините электрический разъем и снимите нижний кожух.

2. Отвинтите винты крепления (указаны стрелками) и снимите выключатель круиз- контроля с нижнего кожуха рулевой колонки.

3. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ПАНЕЛИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку иммобилайзера, поверните зажим на 90° и снимите крышку коробки с плавкими предохранителями.

2. Отвинтите винты (указаны стрелками) крепления основания группы выключателей.

3. Снимите группу выключателей с панели приборов и отсоедините электрический разъем. 4. Для снятия отдельного выключателя с группы выключателей отожмите скобы блокирования и снимите выключатель.

5. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ЦЕНТРАЛЬНОЙ ЧАСТИ ПАНЕЛИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите многофункциональный дисплей. На автомобилях без дисплея отделите правую сторону выключателя с помощью тонкой отвертки со стороны вещевого ящика.

2. Снимите обрамление переключателей.

3. Отвинтите винты (указаны стрелками) крепления и снимите группу переключателей с панели приборов.

4. Отсоедините электрические разъемы и снимите каждый выключатель отдельно от других.

5. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ЦЕНТРАЛЬНОЙ КОНСОЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключатель центральной консоли может быть извлечен из гнезда после того, как центральная консоль будет отвинчена от пола автомобиля.

ГРУППА ВЫКЛЮЧАТЕЛЕЙ НА ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С помощью тонкой отвертки снимите декоративную накладку выключателей на двери автомобиля.

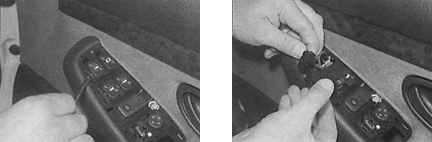

2. С помощью рычага извлеките выключатель из гнезда на двери (фото слева) и отсоедините от него электрический разъем (фото справа).

3. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ВЕРХНЕЙ КОНСОЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку с задней части верхней консоли.

2. Отвинтите 2 винта (указаны стрелками) крепления и опустите вниз верхнюю консоль.

3. Отсоедините электрические разъемы и извлеките верхнюю консоль из автомобиля.

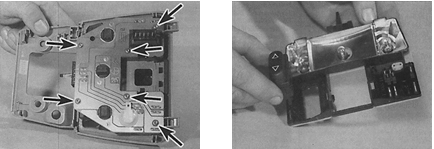

4. Для снятия выключателя люка отвинтите винты (указаны стрелками на фото слева) крепления печатной платы и извлеките выключатель из верх (фото справа). Остальные выключатели являются составной частью верхней консоли и не могут заменяться отдельно.

5. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ СИДЕНИЙ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соблюдая осторожность, с помощью рычага извлеките выключатель из боковой нижней части сиденья и отключите от него электрический разъем.

2. Подсоедините к выключателю электрический разъем и установите его на место.

ВЫКЛЮЧАТЕЛЬ КОНТРОЛЬНОЙ ЛАМПЫ ВКЛЮЧЕНИЯ РУЧНОГО ТОРМОЗА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.

2. Отсоедините электрический разъем от выключателя контрольной лампы включения ручного тормоза, отсоедините выключатель и снимите с рычага ручного тормоза.

3. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь и снимите резиновый чехол с выключателя, расположенного на стойке двери. 2. Освободите фиксаторы и соблюдая осторожность извлеките выключатель из стойки. 3. Отсоедините от него электрический разъем, привяжите к проводам, идущим к выключателю, тонкий шнур.

4. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На автомобилях седан (Saloon) откройте крышку багажника, извлеките пистоны и снимите отделку багажника.

2. На моделях комби (Estate) откройте заднюю дверь, отвинтите винты и снимите внутреннюю ручку задней двери. Используя тонкую отвертку, снимите декоративную отделку внутренней кнопки замка.

3. Отвинтите болты, снимите выключатель и отсоедините от него электрический разъем.

4. Установка производится в последовательности, обратной снятию.

ДАТЧИК ДОЖДЯ СТЕКЛООЧИСТИТЕЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус внутреннего зеркала заднего вида с внутренней стороны лобового стекла, потянув его вниз.

2. Отсоедините электрический разъем, отсоедините скобы крепления и снимите датчик дождя с лобового стекла.

Предупреждение Не касайтесь руками линзы датчика дождя или ветрового стекла в области установки датчика, т.к. для нормальной работы датчика его линза и ветровое стекло должны быть абсолютно чистыми.

3. Установка производится в последовательности, обратной снятию.
