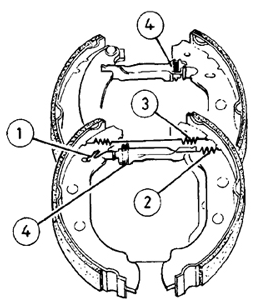

Расположение элементов регулировки тормозных колодок
1. Фиксирующая пружина болта регулятора 2. Пружина планки регулятора 3. Верхняя возвратная пружина 4. Регулировочный элемент

Предупреждение Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка. Если колодки будут устанавливаться повторно, перед снятием промаркируйте их.

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Соблюдая осторожность и меры безопасности, очистите все следы тормозной пыли с тормозного барабана, тормозного щита и колодок.

3. Измерьте толщину накладок тормозных колодок в нескольких точках. Если хоть одна колодка изношена в любом месте до минимальной толщины, замените все 4 тормозные колодки.

4. Отметьте установочное положение всех элементов заднего тормоза. Используя плоскогубцы, снимите тарелку пружины фиксации колодки, нажимая тарелку и поворачивая ее на 90°. Снимите пружины и извлеките штифты фиксатора.

5. Снимите одну тормозную колодку с нижней опоры колодок и отсоедините нижнюю возвратную пружину.

6. Отожмите обе колодки от колесного тормозного цилиндра и снимите их. При этом не повредите пыльники. Отсоедините трос привода ручного тормоза от тормозной колодки. Для предотвращения выпадания поршней из рабочего тормозного цилиндра закрепите поршни соответствующей резинкой или проволокой.

7. Отметьте расположение деталей регулятора тормозных колодок, снимите рычаг привода ручного тормоза и отсоедините фиксирующую пружину болта регулятора от передней (по расположению) тормозной колодки. Отсоедините верхнюю возвратную пружину, отделите переднюю тормозную колодку и возвратную пружину от задней тормозной колодки. Отсоедините пружину, крепящую регулятор к задней тормозной колодке (см. рис. Расположение элементов регулировки тормозных колодок).

8. Замените все возвратные пружины независимо от их состояния.

9. Вывинтите болт крепления регулятора к регулировочной планке и проверьте их состояние. Особое внимание обратите на резьбу болта регулятора и грани регулировочного колеса. Обратите внимание, что левая и правая регулировочные планки не взаимозаменяемы. Болты регулятора правого и левого колеса также не взаимозаменяемы. Болт регулятора левого колеса имеет левую резьбу, а болт регулятора правого колеса имеет правую резьбу.

10. Проверьте, что все детали на конце регулировочной планки правильно размещены, затем нанесите небольшое количество смазки с высокой температурой плавления на резьбу болта регулятора. Навинтите регулировочное колесо на болт регулятора настолько, чтобы между колесом и головкой болта оставался небольшой зазор. Вставьте болт регулятора в регулировочную планку.

11. Установите возвратную пружину на заднюю (по расположению) тормозную колодку таким образом, чтобы более короткий зацеп пружины соединялся с колодкой. Установите регулировочную планку к концу пружины. Вставьте регулировочную планку в паз в задней тормозной колодке.

12. Установите верхнюю возвратную пружину на заднюю тормозную колодку. Второй конец пружины установите на переднюю тормозную колодку и, перемещая, расположите переднюю колодку так, чтобы головка регулировочного болта расположилась в канавке. После этого вставьте крюк фиксирующей пружины в паз на передней тормозной колодке.

13. Приподнимите резиновые защитные чехлы тормозного цилиндра и проверьте рабочий тормозной цилиндр на утечки тормозной жидкости.

14. Очистите детали заднего тормоза. На места контакта колодок с тормозным щитом нанесите смазочный материал с высокой температурой плавления.

15. Проверьте, что рычаг ручного тормоза расположен напротив кромки задней тормозной колодки, и снимите резинку, крепящую поршни в тормозном цилиндре.

16. Растяните тормозные колодки и установите их верхние концы на поршне рабочего тормозного цилиндра. Подсоедините трос ручного тормоза к рычагу ручного тормоза, расположенному на задней тормозной колодке. Установите нижнюю возвратную пружину на обе тормозные колодки, установите нижнюю часть тормозных колодок на опору колодок.

17. Перемещая тормозные колодки, отцентрируйте их по отношению к тормозному щиту. Установите штифты фиксатора колодки, пружины и тарелку крепления пружины.

18. Используя отвертку, поверните колесо регулировочной планки так, чтобы разжать тормозные колодки до касания тормозного барабана.

19. Установите тормозной барабан.

20. Произведите замену тормозных колодок на втором заднем колесе.

21. После замены тормозных колодок отрегулируйте зазор между ними и тормозным барабаном, для чего несколько раз нажмите педаль тормоза. При нажатии педали при нормальной работе регулировочной планки должны быть слышны щелчки, издаваемые регулировочной планкой.

22. Проверьте и, если необходимо, отрегулируйте ручной тормоз.

23. Проверьте уровень тормозной жидкости в системе.
