Элементы крепления задней двери на моделях Универсал

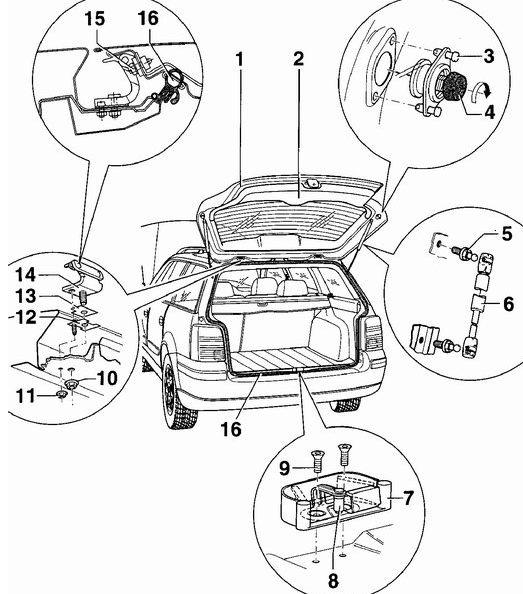

1 – задняя дверь, 2 – обивка задней двери, 3 – тифт с выемкой для крепления буфера двери, 4 – регулируемый буфер задней двери, 5 – шаровой шарнир крепления верхней части опоры задней двери, 20 Нм, 6 – пневматическая опора двери, 7 – кожух ударной пластины замка задней двери, 8 – ударная пластина замка задней двери, 9 – болты, 25 Нм, 10 – гайка, 20 Нм, 11 – гайка, 10 Нм, 12 – регулировочная пластина, 13 – прокладка, 14 – арнир крепления задней двери, 15 – болт, 10 Нм, 16 – уплотнение задней двери

Предупреждение Пневматическая опора задней двери 6 снимается и устанавливается таким же образом, как и пневматическая опора капота. После отвинчивания гаек 10 с двух сторон двери можно снять дверь с автомобиля.

Регулировочная пластина 12 позволяет производить регулировку положения задней двери.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку задней двери. 2. Отсоедините электрический разъем от фонаря подсветки номерного знака. 3. Отвинтите две гайки (2) и снимите пластину ручки двери. 4. Отсоедините электрические разъемы от замка задней двери. 5. Освободите тягу (8) замка задней двери. 6. Отвинтите винты (10) и снимите замок задней двери (9) с задней двери. 7. Снимите кронштейн с цилиндром замка. 8. Отвинтите и снимите исполнительный двигатель системы центральной блокировки.

Цилиндр замка задней двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверните кронштейн таким образом, чтобы совместилась подъемная тяга (1) с исполнительным двигателем (2).

2. За ключ поверните цилиндр замка (1) на 90° по часовой стрелке (стрелка А) и, потянув на себя, снимите его с кронштейна (стрелка В).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте цилиндр замка в кронштейн (стрелка А) и поверните его на 90° против часовой стрелки (стрелка В).

2. Поверните кронштейн цилиндра замка таким образом, чтобы подъемная тяга (1) вышла из исполнительного двигателя (2). Проверьте, что в этом положении цилиндр замка четко зафиксиро вался в кронштейне.

Кронштейн цилиндра замка задней двери

Элементы крепления замка задней двери на моделях Универсал

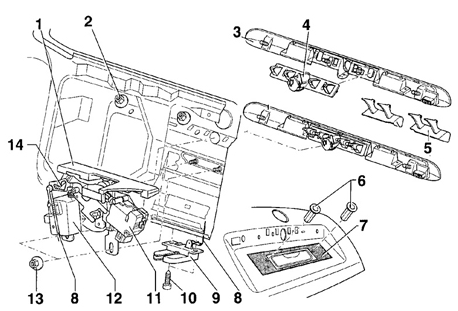

1 – кронштейн цилиндра замка, 2 – гайка, 7 Нм, 3 – пластина ручки, 4 – ручка, 5 – прижимы, 6 – глухие гайки, 7 – основание номерного знака, 8 – тяга, 9 – замок задней двери, 10 – болт, 25 Нм, 11 – исполнительный двигатель системы центральной блокировки, 12 – исполнительный двигатель открывания замка задней двери, 13 – гайка, 7 Нм, 14 – рычаг

Предупреждение Цилиндр замка можно снять с автомобиля только вместе с кронштейном 1.

Установка глухих гаек 6 производится с помощью клещей VW-1765А для расклепывания глухих гаек.

Снятие кронштейна цилиндра замка задней двери

1 – гайки, 2 – тяга Стрелками указаны разъемы, которые необходимо отсоединить.

Использование отвертки для разжатия предохранительной скобы

1 – рычаг

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку задней двери. 2. Отсоедините электрические разъемы, показанные стрелками на рис. Снятие кронштейна цилиндра замка задней двери. 3. Снимите тягу привода замка задней двери. 4. Отвинтите гайки (1), см. рис. Снятие кронштейна цилиндра замка задней двери.

5. Используя лезвие отвертки, разожмите предохранительную скобу и удержите ее в этом положении, см. рис. Использование отвертки для разжатия предохранительной скобы. 6. Снимите с пластины ручки задней двери кронштейн с цилиндром замка. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Зафиксируйте предохранительную скобу. 2. Вставьте цилиндр замка в кронштейн. 3. Кронштейн с цилиндром замка установите на пластину ручки задней двери и закрепите их до четкой фиксации. 4. Привинтите гайки (1), см. рис. Снятие кронштейна цилиндра замка задней двери.

5. Установите тягу замка задней двери. 6. Подсоедините ранее отсоединенные электрические разъемы. 7. Установите внутреннюю обивку задней двери.
